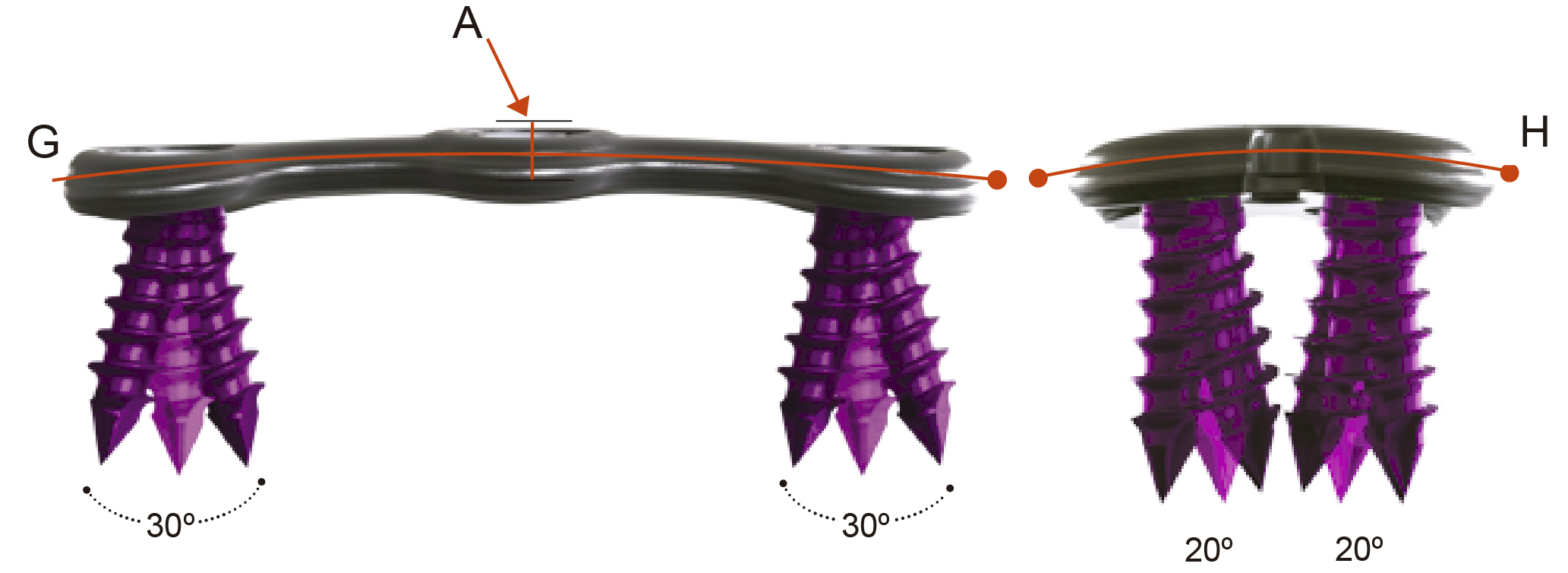

Especificaciones de la placa



  1. Espesor de la placa: 2.4mm
  2. Porción más grande de la placa: 19.0mm
  3. Parte más delgada de la placa: 12.0mm
  4. Injerto Ancho de la ventana: 2.5mm
  5. Grueso de la horquilla: 4.75mm
  6. Espesor de la pared del bolsillo de tornillo: 3.12mm
  7. Radio Longitudinal (Lordosis): 180mm
  8. Radio transversal: 40mm

















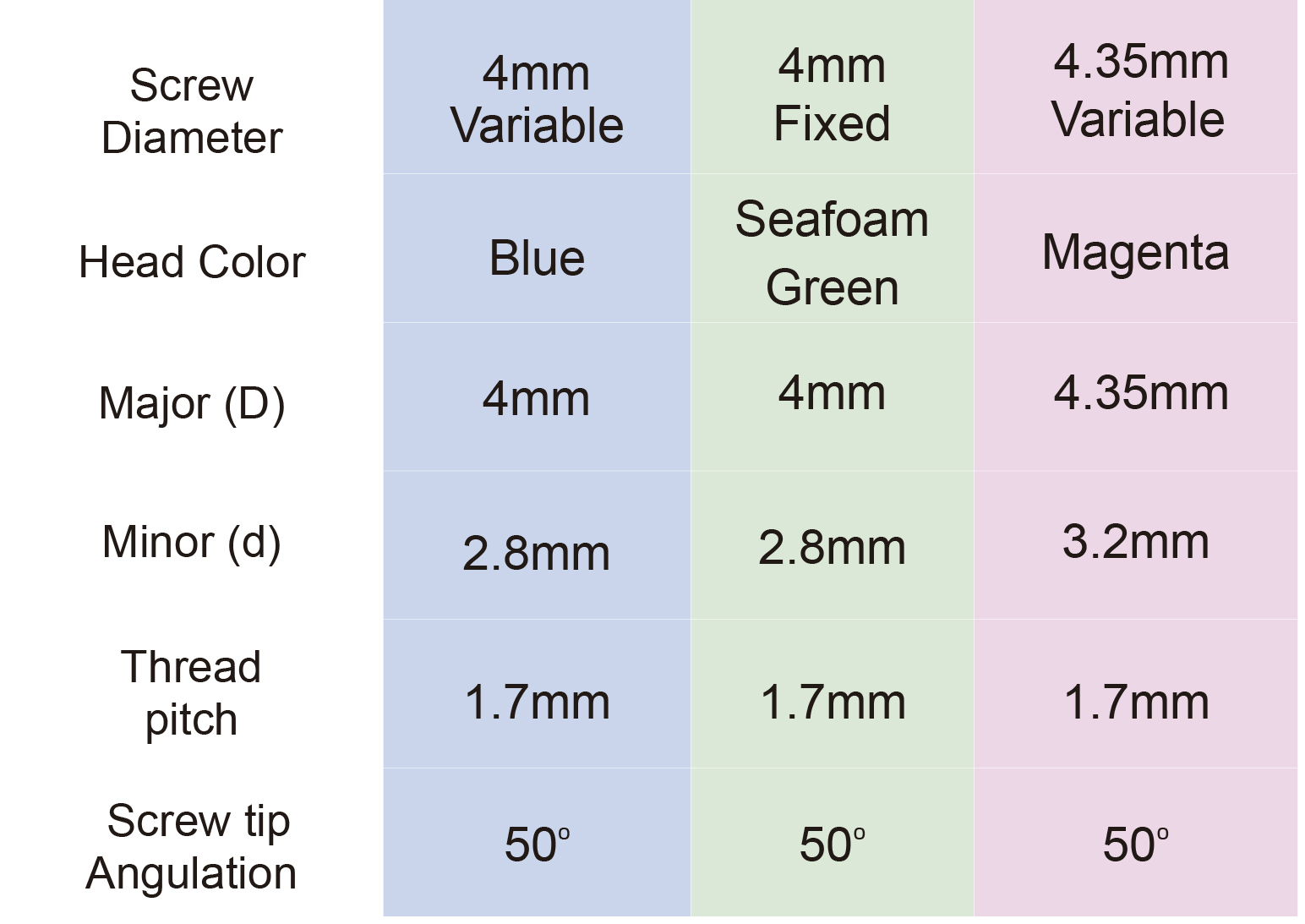

Tornillos de ángulo fijo

(Seafoam Green) Niveles Craneal / Caudal: 5 0 cefalea / caudal perpendicular al plano de la placa Niveles intermedios: 0 0 cefalea / caudal perpendicular al cuerpo vertebral anterior Todos los niveles: 5 0 medial perpendicular a la curva de la placa

Tornillos de ángulo variable

(Azul) Todos los niveles: 20 / -10 0 0 cefálico / caudal (30 0 inclusive) Todos los niveles: 10 0 medial / lateral (20 0 inclusive)

























El sistema SOLSTICE OCT proporciona estabilización rígida y favorece la fusión en las regiones occipito-cervico-torácicas posteriores de la columna vertebral. El sistema contiene implantes e instrumentos fáciles de usar que abordan casos simples y complejos y anatomías únicas del paciente. El sistema SOLSTICE OCT incorpora una serie de características que hacen que el sistema esté diseñado exclusivamente para aumentar la velocidad, la facilidad de uso y la fiabilidad de la postura occipito-cervico-torácica posterior de la columna vertebral.

Principales características y beneficios:

  • La angulación cónica de la cabeza polioxial 90O facilita la colocación fácil de la varilla con un contorno mínimo
  • La característica "de cabeza de fricción" polioaxial mantiene la posición de la cabeza del tornillo dentro de la herida quirúrgica
  • El conjunto de tapa de bloqueo pre-temporizado reduce la posibilidad de roscado transversal
  • Fijación segura, rígida, de la placa occipital - hasta 5 puntos de xación
  • Brocas de eje angular, grifos y destornilladores para facilitar la navegación en la unión occipito-cervical
  • Opciones de tornillo liso del eje Dos varillas de transición Diamater (3.5mm / 5.5mm)

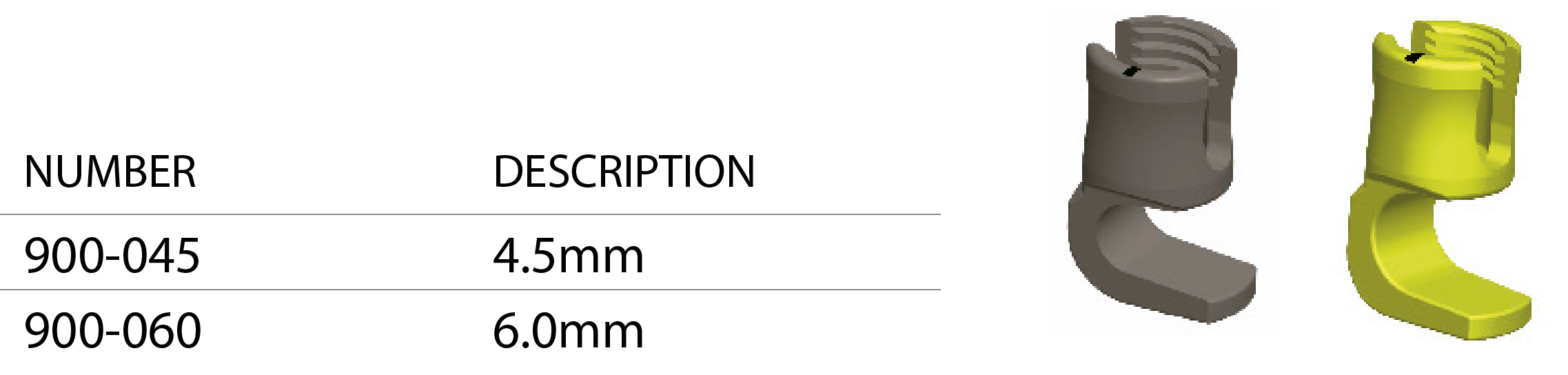

Ganchos Cervicales

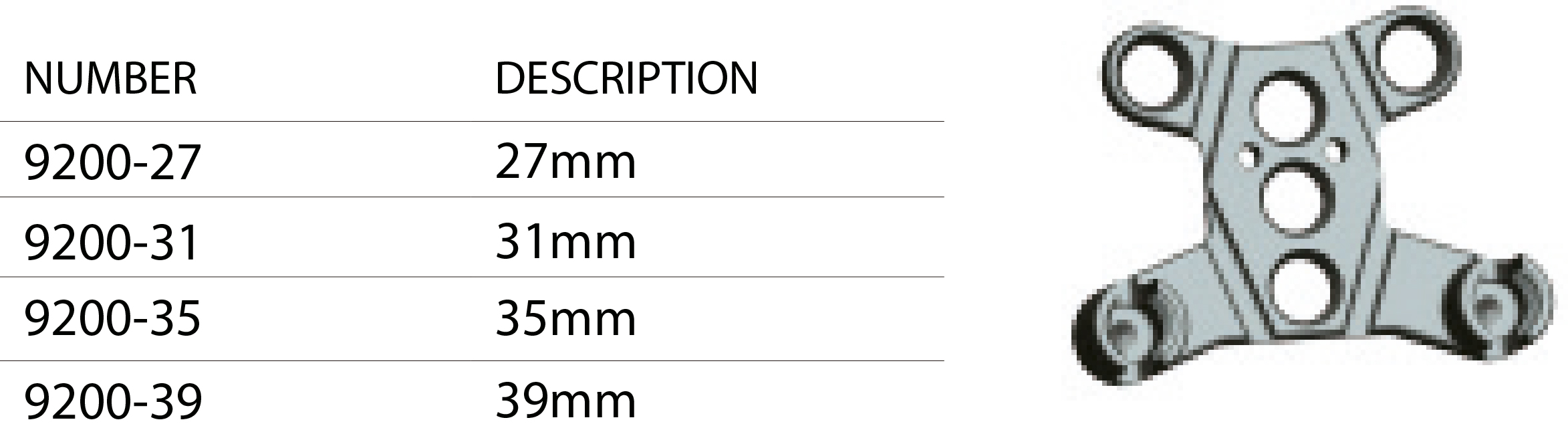

Placas Occipitales

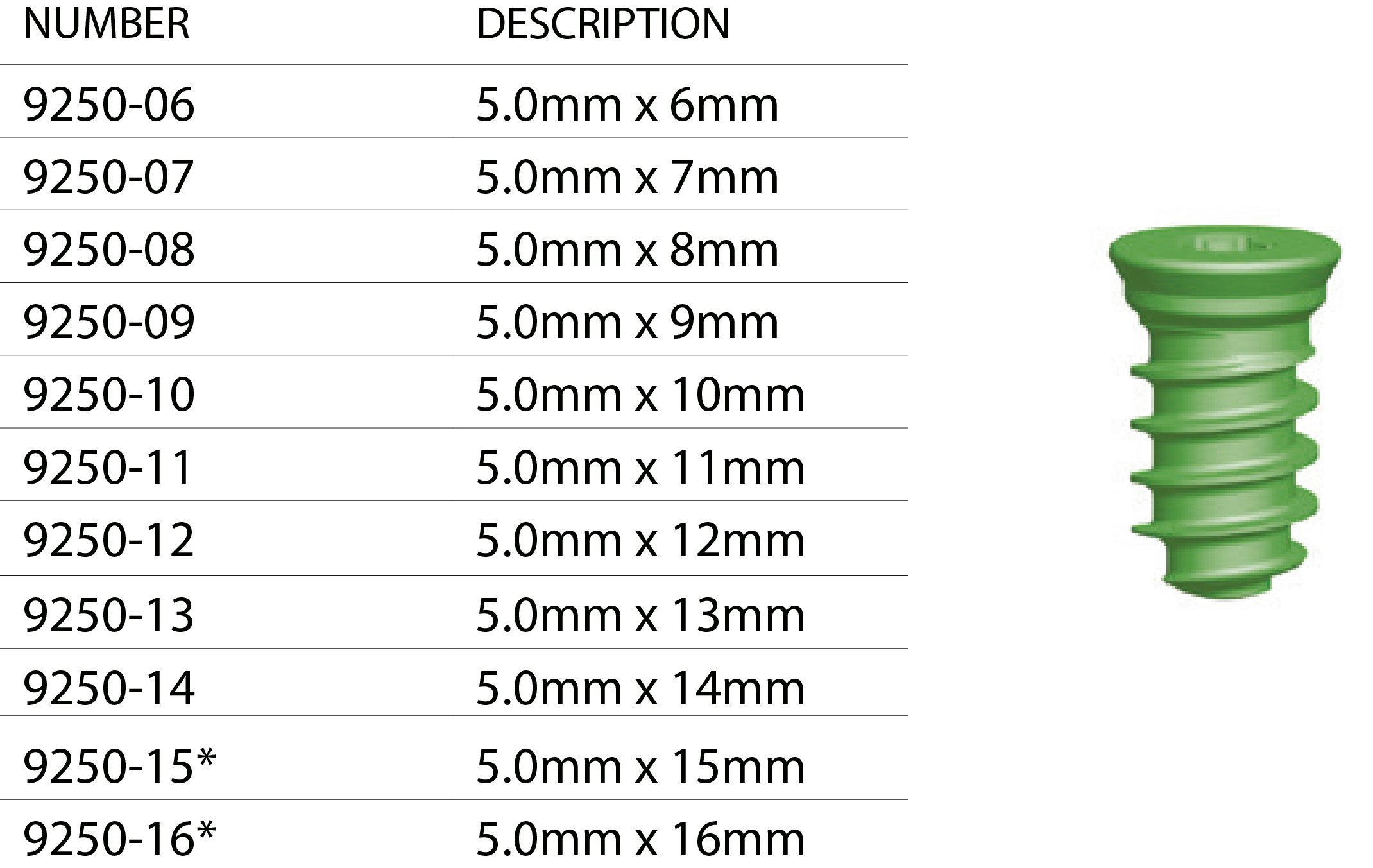

Tornillos óseos occipitales 5mm

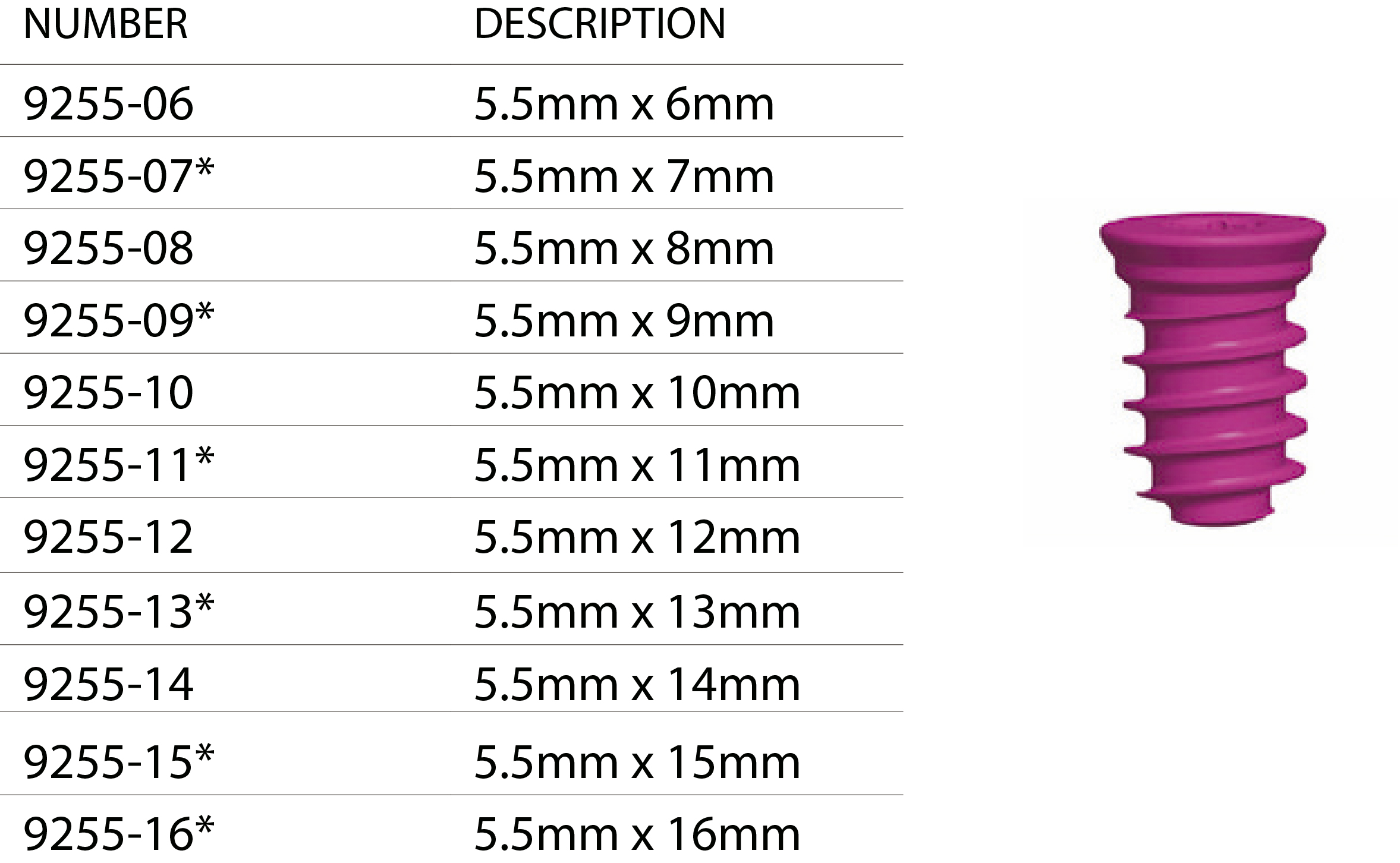

Tornillos de hueso occipital de 5,5 mm

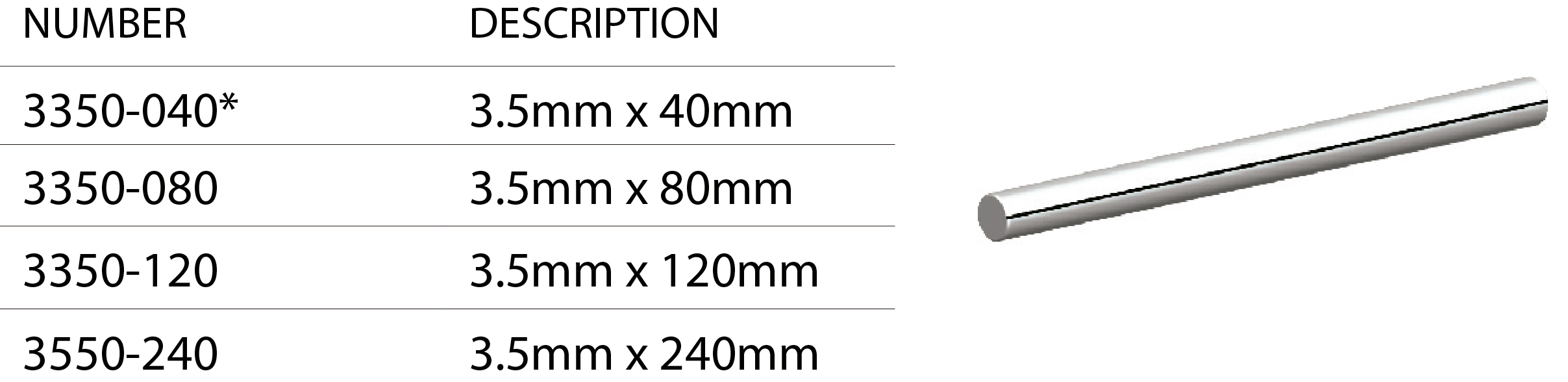

Varillas rectas

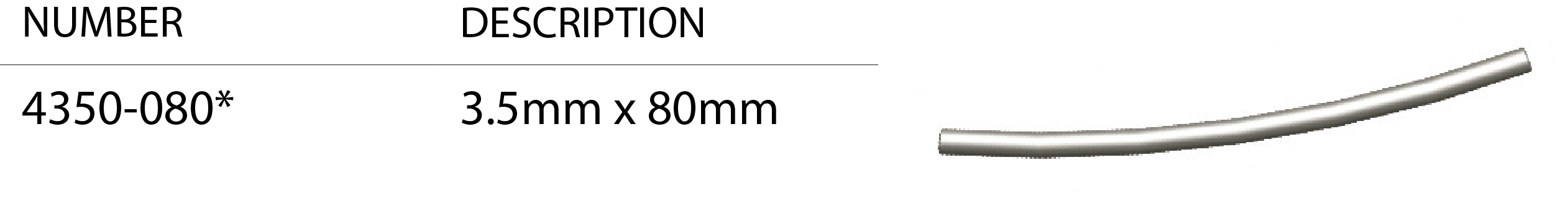

Barra preordenada

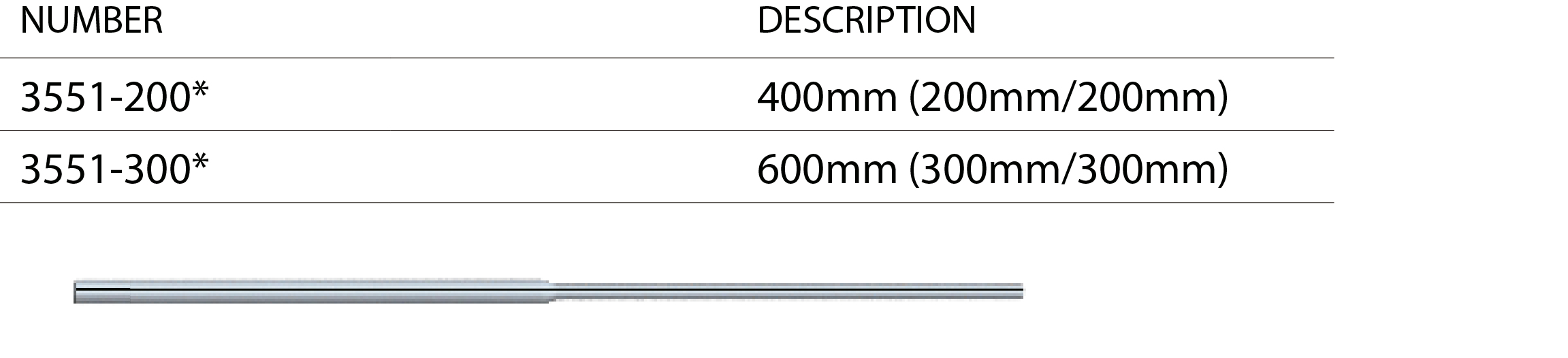

Varillas de Transición de 3.5mm - 5.5mm

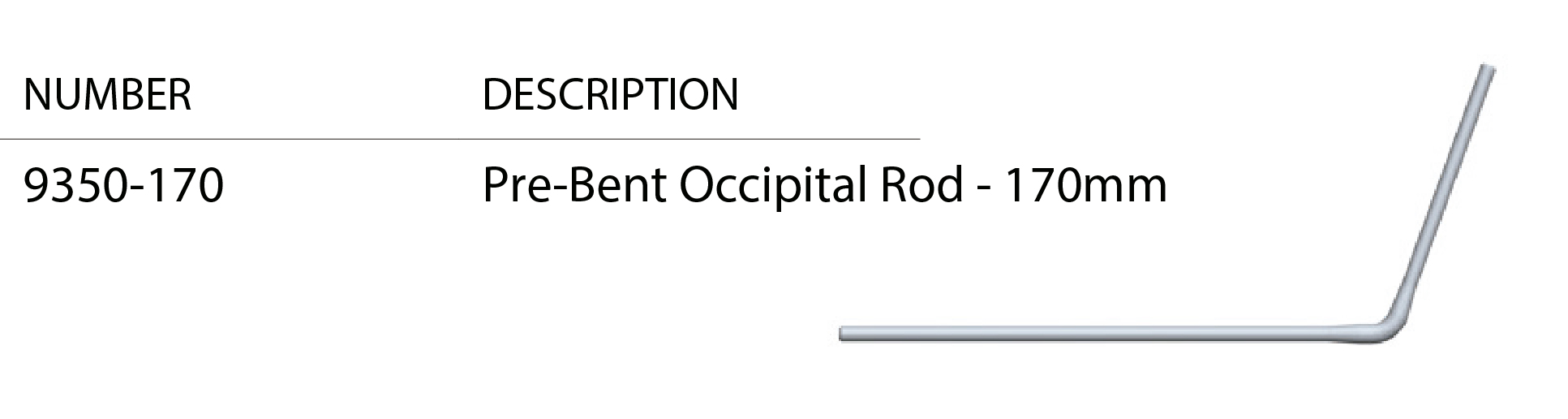

Varilla occipital

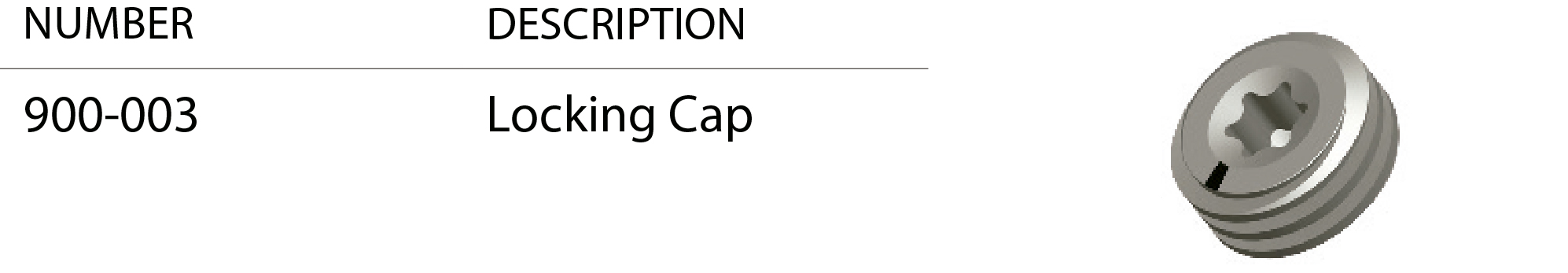

Tapa de bloqueo

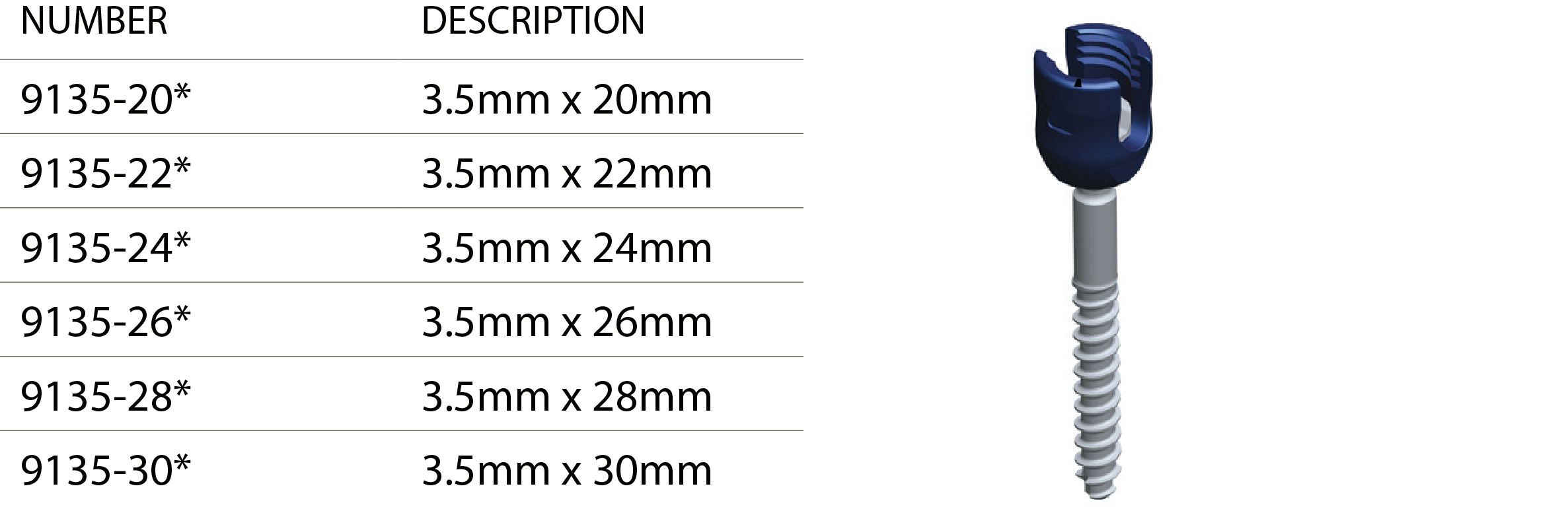

Tornillos poliaxiales de eje liso de 3.5mm

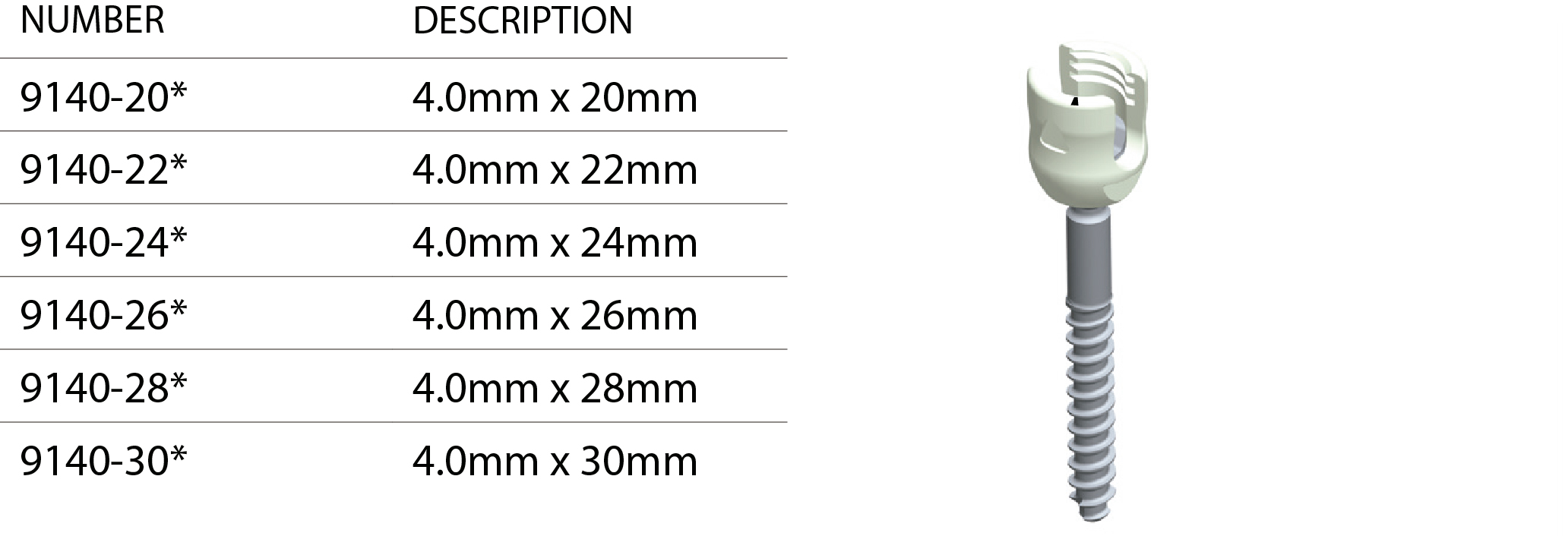

Tornillos polivalentes de eje liso de 4 mm

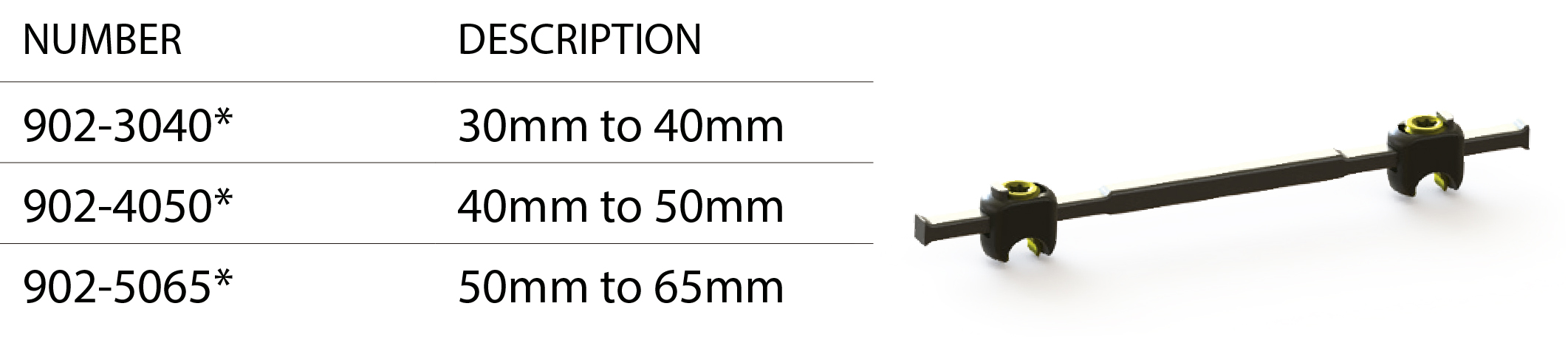

Conector de Varilla a Varilla - Recta

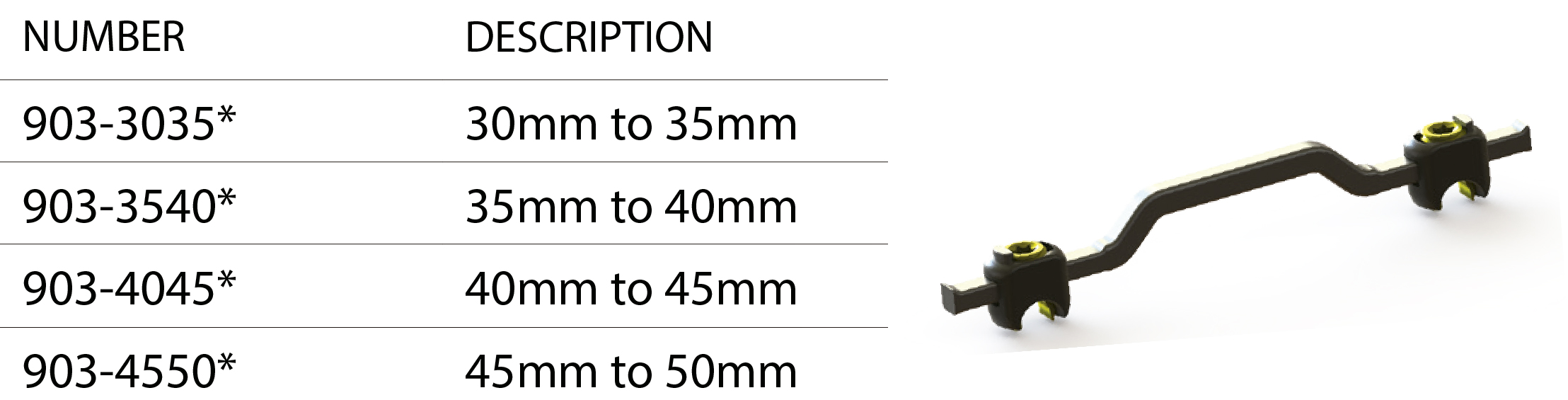

Conector cruzado de barra a varilla - arqueado

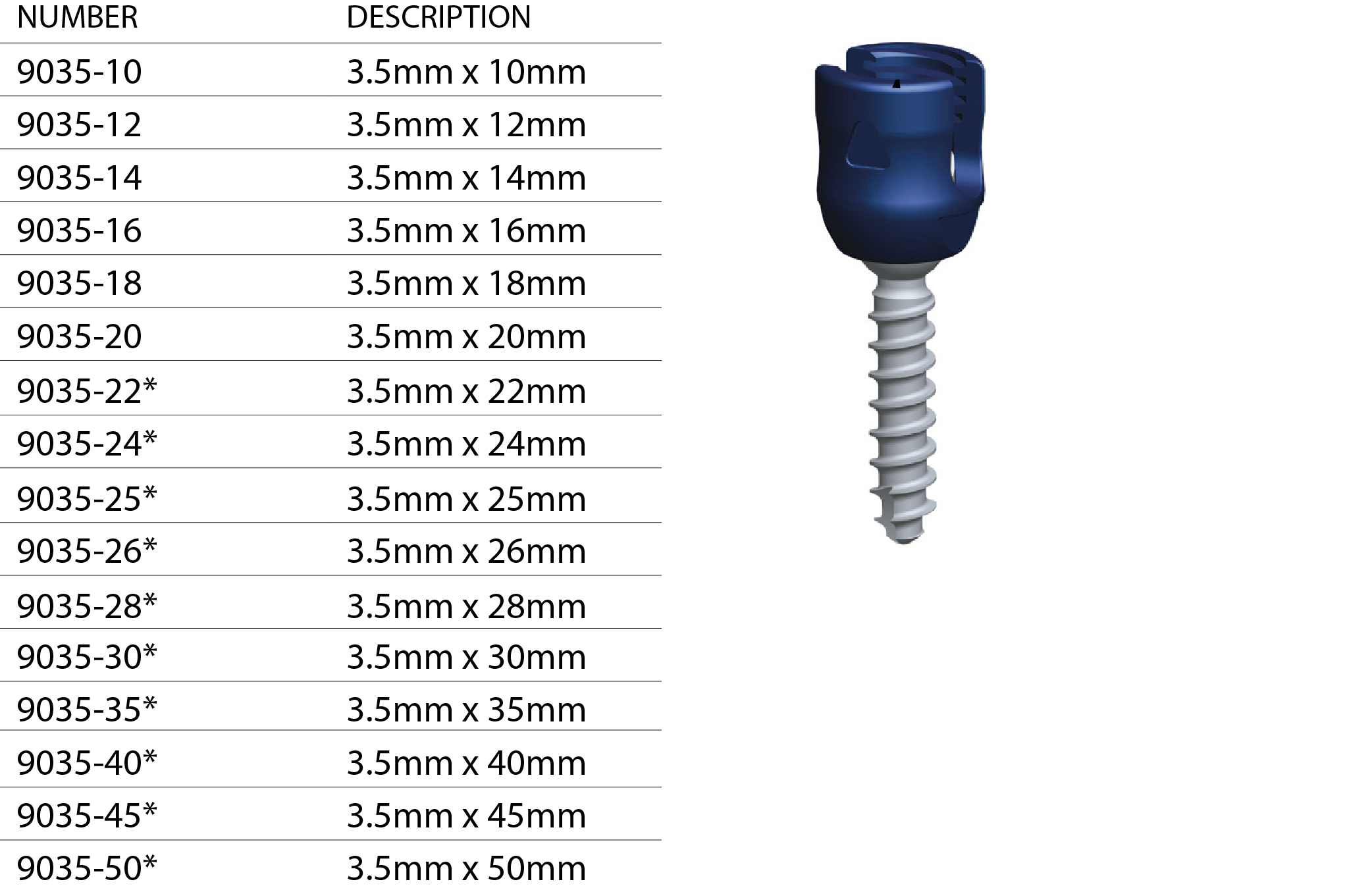

Tornillo Polyaxial de 3.5mm

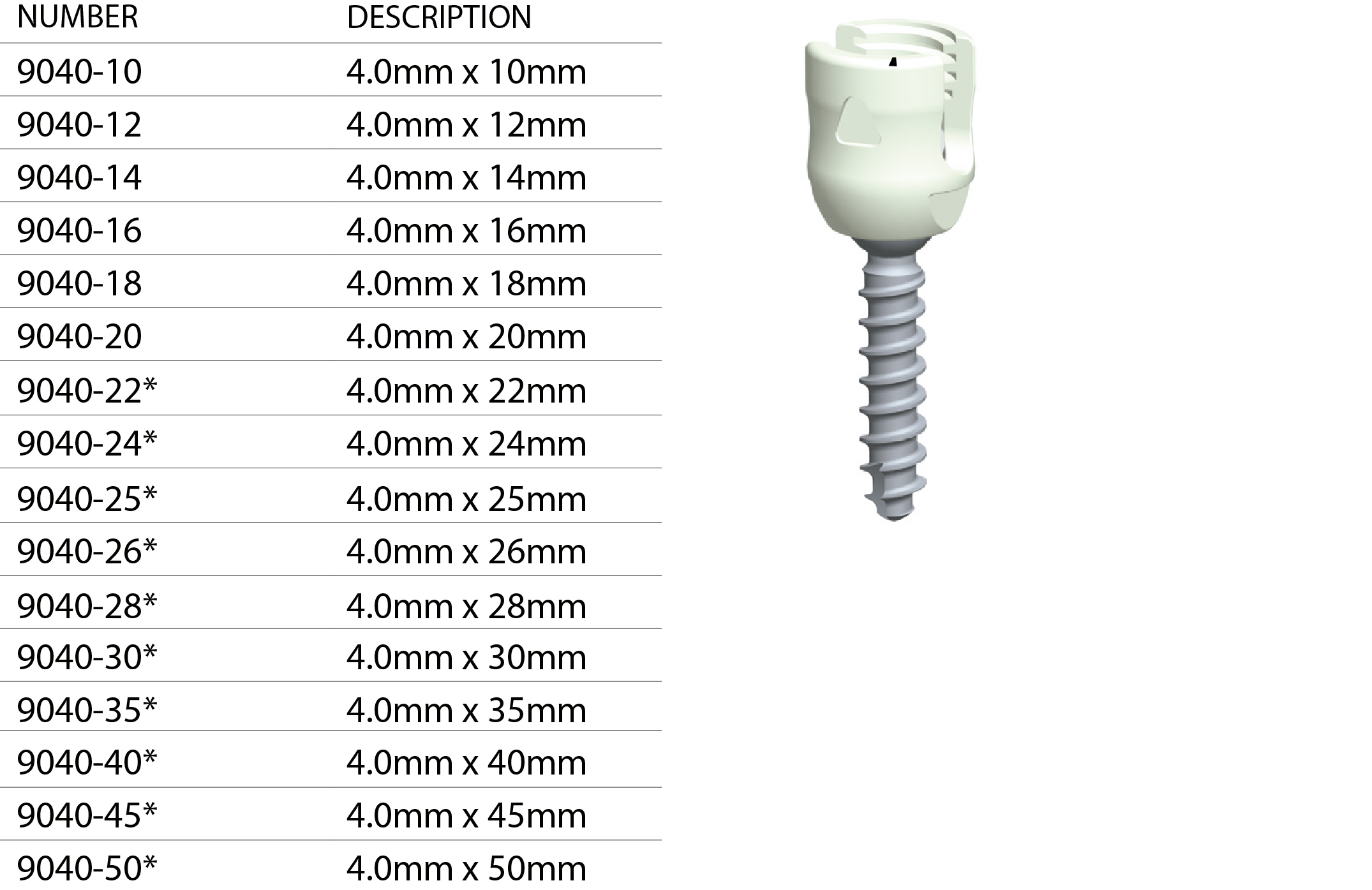

Polyaxial Tornillo 4.0mm

Tornillo Polyaxial de 4.5mm



SISTEMA NARROW DE PLACA CERVICAL DE LÍNEA MEDIA

El sistema de placas cervicales anteriores NEO-UL está diseñado para simplificar la discectomía cervical anterior y las fusiones mediante el uso de una estrecha placa de la línea media de un o dos niveles y una técnica quirúrgica simplificada. El sistema presenta un punto de eje xación media por cuerpo vertebral para una mejor visualización del injerto, minimización de la retracción lateral del tejido blando y una reducción potencial del tiempo intraoperatorio.

Principales características y beneficios:

  • Placas que se extienden en longitud para acomodar procedimientos de 1-2 niveles
  • Los tornillos óseos están disponibles con un diseño de rosca de giro rápido en configuraciones de ángulo variable y variable
  • Mecanismo de bloqueo integrado de un solo paso
  • Los picos posteriores resisten el deslizamiento y aumentan la estabilidad torsional

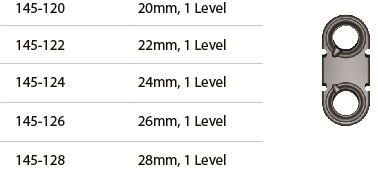

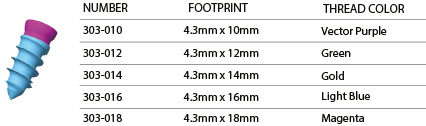

Placas cervicales anteriores de un nivel

{sliderPlacas cervicales anteriores de dos niveles}

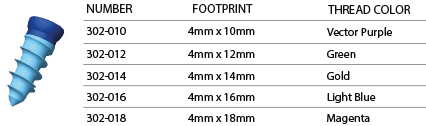

Ángulo fijo, autoperforación, tornillos de hueso de giro rápido

Ángulo variable de emergencia, autoperforación, tornillos de tornillo rápido

Ángulo variable, autoperforación, tornillos de hueso de giro rápido

Ángulo fijo de emergencia, autoperforación, tornillos de hueso de giro rápido





1.Preparación y exposición

El posicionamiento apropiado del paciente es esencial para la exposición óptima de la columna cervical anterior. La tracción puede ser necesaria en caso de cualquier trauma inestable. Dependiendo de los niveles de artrodesis o patología, crear una incisión transversal o longitudinal para permitir el acceso a la cara anterior de los cuerpos vertebrales cervicales, C2 throungh T1.

2. Selección apropiada del implante

Debe tenerse en cuenta la planificación preoperatoria adecuada, incluida la utilización de los datos radiográficos y de resonancia magnética, al estimar el tamaño adecuado de las placas después de insertar los injertos intercorporales, determinar el tamaño del pliego apropiado midiendo la distancia entre los centros planificados del punto de inserción del tornillo Las vértebras más superior e inferior. Para los niveles intermedios, enseure el tornillo del hueso en el milddle de la vértebra. a partir de estos. Mediciones, identificar el tamaño adecuado de la placa y nivel para accoplishs la cirugía.

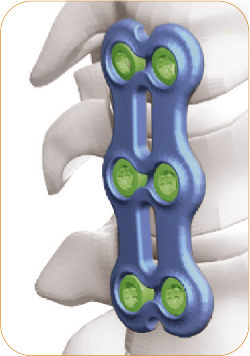

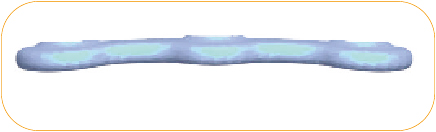

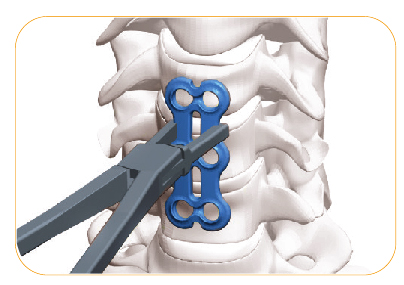

3. Colocación de la placa

Las placas cervicales anteriores NEO-UL están preordordadas y contienen curvatura en el plano sagital para simplificar la colocación anatómica.

Elimine cualquier osteofito, frecuentemente encontrado en las vértebras degenerativas, para una colocación óptima de la placa. Posicionar la placa sobre la columna vertebral desprovista para verificar la longitud de la placa y la selección del tamaño.

4. Preparación de la placa

La placa se puede contornear para lordosis adicional mediante la utilización de la dobladora. Inserte la placa. En la dobladora de placas asegurando que los orificios de los tornillos de hueso no estén situados en la zona de doblado. La flexión en los orificios de los tornillos de hueso puede dañar el mecanismo de bloqueo integrado y dificultar el bloqueo del tornillo en su lugar. Utilizar cautin al doblar para evitar sobrebasar la placa.

5. Destornillador de hueso

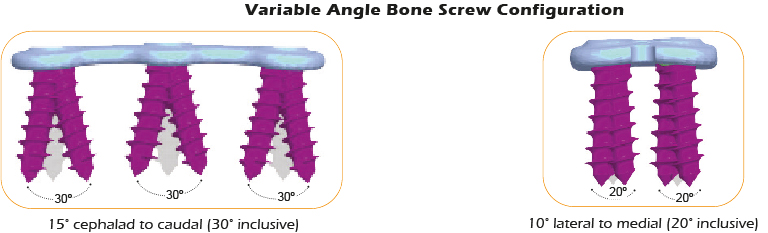

El sistema NEO-UL ACP proporciona una considerable angulación de tornillo.

Coloque la guía de perforación angular variable en el orificio de tornillo de hueso deseado. Los taladros cervicales de 2 mm están dimensionados para coincidir con la longitud de tornillo deseada.



6. Inserción de tornillo óseo



Los tornillos se eligen según su configuración, diámetro y longitud y se pueden identificar fácilmente por codificación de color. Todos los tornillos son autoperforantes / autoperforantes para minimizar el número de pasos quirúrgicos.

Seleccione la longitud deseada de la tripulación e inserte el destornillador en la característica de acoplamiento de la cabeza del tornillo.

Inserte el tornillo en el orificio piloto preparado hasta que esté ligeramente por encima del mecanismo de bloqueo integral del orificio del tornillo de hueso. Utilizar la misma técnica para colocar los tornillos de hueso restantes.

Nota: Confirme las posiciones del tornillo óseo de forma fluroscópica antes del avance de los tornillos óseos en el mecanismo de bloqueo integral.

Después de confirmar las posiciones finales del tornillo óseo, utilice el destornillador para apretar y avanzar los tornillos de hueso más allá del mecanismo de bloqueo integral.
Asegúrese de que todos los tornillos de hueso están colocados al ras.



7. Extracción del tornillo óseo

En el caso de una revisión o desmontaje de un sistema, se debe utilizar el removedor de tornillo óseo. Conecte firmemente el hueso del núcleo del removedor de tornillos en la manija de trinquete. Enrosque el casquillo de desmontaje del tornillo de hueso en el sentido contrario a las agujas del reloj sobre el núcleo del removedor de tornillo de hueso. Inserte el núcleo de extractor de tornillo sin fin en la característica de acoplamiento del tornillo de boe.

Enrosque el casquillo del removedor del tornillo del hueso en sentido horario sobre el agujero del tornillo del hueso.

Mientras sostiene el manguito de desmontaje de hueso contra la placa, gire el tornillo de hueso y retire el núcleo para evitar el tornillo de hueso. Después de retirar el tornillo de hueso, el tornillo no puede desacoplarse del núcleo de desmontaje de hueso.

Nota: El núcleo de removedor es de uso único y debe desecharse junto con el tornillo de hueso extraído.



8. Técnica de Corpectomía Opcional

Al realizar una corpectomía, el grft se puede asegurar a la placa usando los tornillos del hueso en los agujeros intermediay del tornillo. La preparación e inserción

Llevado a cabo como se ha descrito anteriormente.

Nota: Se recomienda tocar la corpectomía.


Clásico


El cierre de la herida se realiza de la manera habitual.







Aleación de titanio

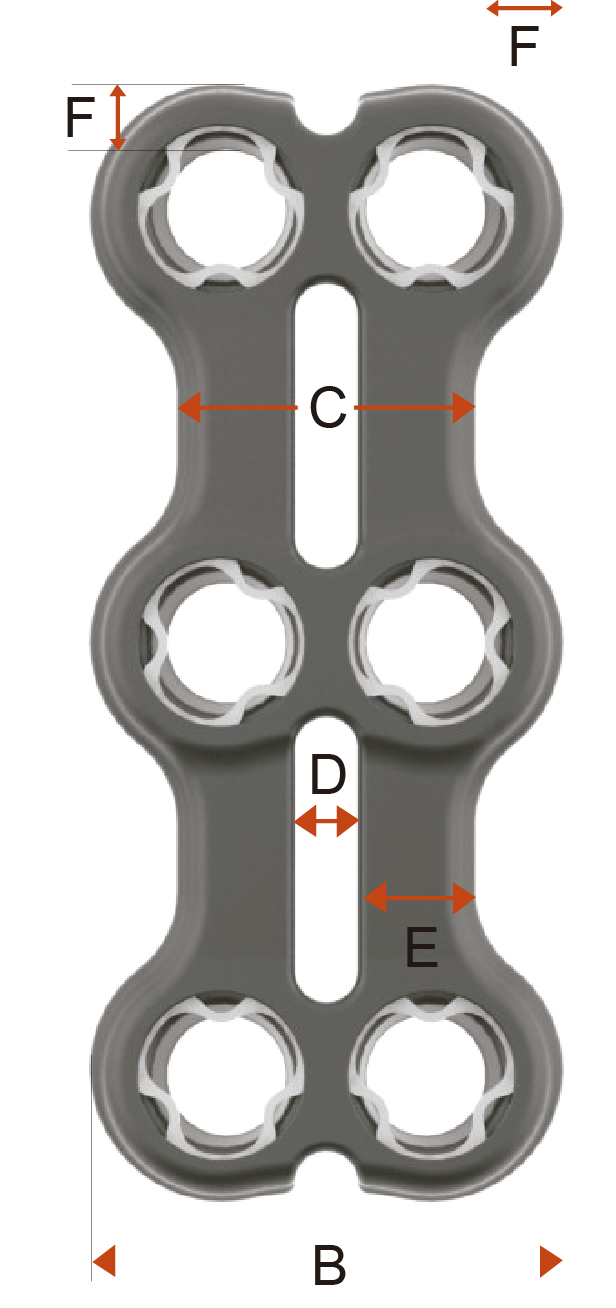

 Especificaciones de la placa



  1. Espesor de la placa: 2.4mm
  2. Anchura de la placa: 9.5mm
  3. Espesor de pared del bolsillo de tornillo: 2.13mm
  4. Altura de la espiga: 1.18mm
  5. Radio Longitudinal (Lordosis): 180mm D
  6. Radio transversal: 40mm

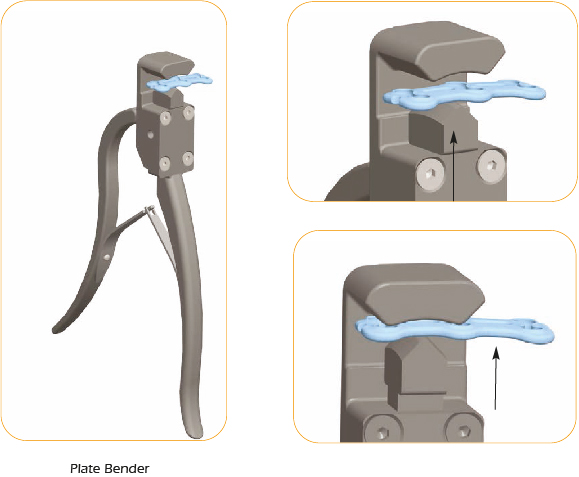

Dobladora de placas

No doblar la placa sobre o cerca de los orificios de los tornillos



Variable Adjustable Awl

• Diámetro de la punta de Awl 2,0 mm. Profundidad: 4.0mm - 14.0mm.

Guía de perforación fija

  • La guía se puede utilizar como soporte de placa.
  • La guía proporciona 150 0 cefálica / caudal y 5 angulación medial
  • La guía proporciona 0 0 0 cefalea / caudal y 5 angulación medial (agujeros intermedios).
  • El taladro, el taladro, y el tornillo se pueden colocar a través de la guía fija del taladro.

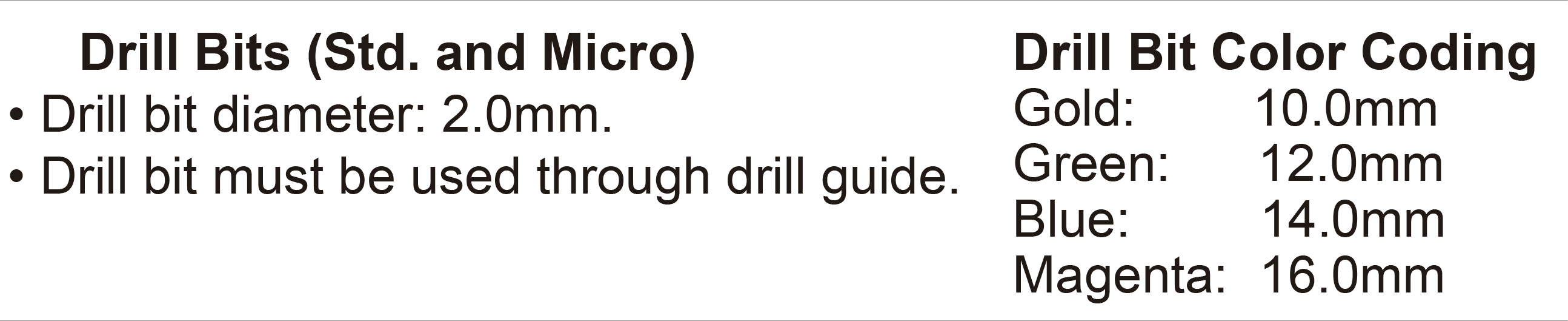

Guía de taladros de Micro Variable

  • La guía proporciona hasta 150 angulación cefálica / caudal y hasta 100 angulación medial / lateral.
  • Solamente las brocas Micro perforarán esta guía.
  • No se puede colocar alambres o tornillos a través de la guía de microperforado.

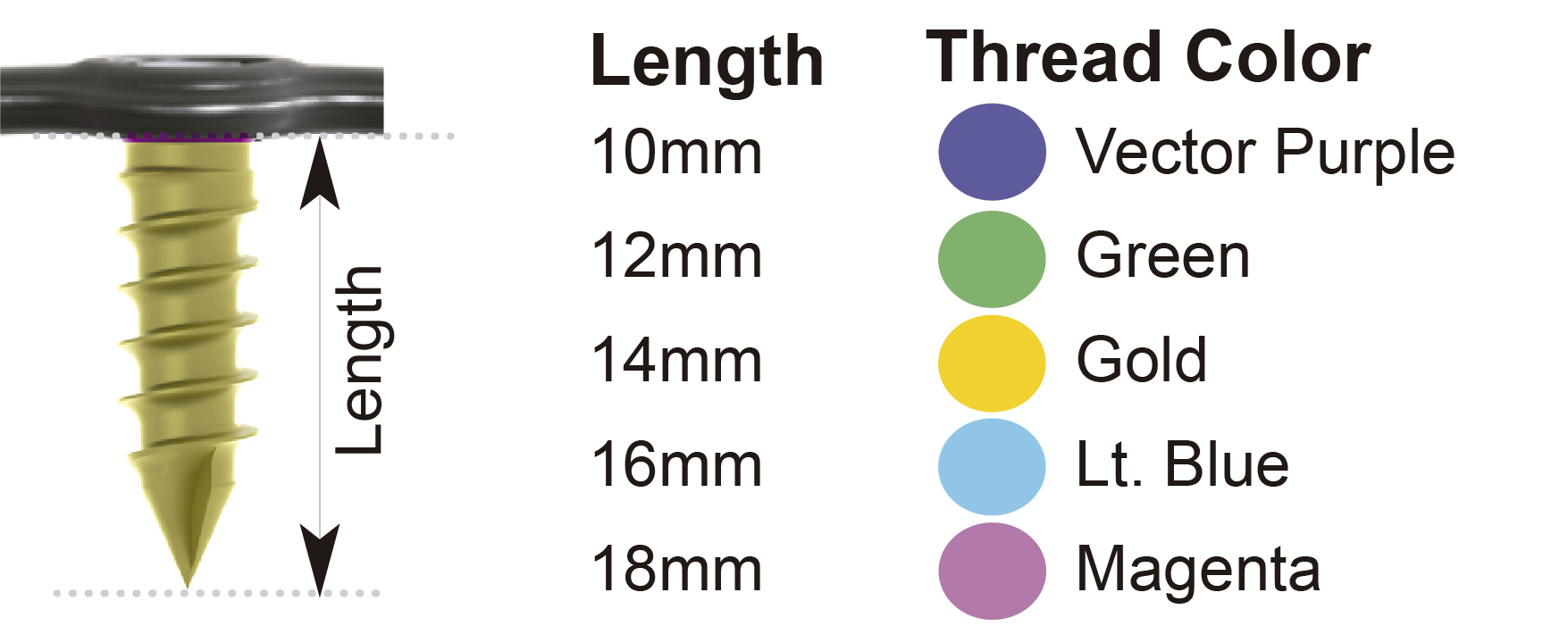

Tornillos de giro rápido

Self-tapping y autoperforación.

Hexalobe Destornillador

Compruebe la funcionalidad de "apuñalar y agarrar" de los destornilladores después de cada caso. Reemplace inmediatamente los conductores desgastados.

Consejos y Perlas

Para evitar la dificultad de acoplamiento de la característica de bloqueo, los tornillos de hueso variable no deben exceder las angulaciones definidas de la placa. (15º cefálico / caudal - 10º medial / lateral)

Coloque todos los tornillos antes del apriete final ligeramente por encima del mecanismo de bloqueo. Confirme la colocación correcta fluoroscópicamente, luego proceda con el apriete final.



SISTEMA DE BLOQUEO INTEGRADO

El sistema de placa cervical anterior NEO-SL toma el revestimiento cervical anterior a un nuevo nivel de simplicidad. El NEO-SL es un sistema de placa cervical cervical ultra delgado con un mecanismo de bloqueo integrado que permite que los tornillos de hueso se fijen firmemente sin ningún componente de bloqueo adicional.

Principales características y beneficios:

  • Placas que se extienden en longitud para acomodar el nivel 1-5
  • Procedimientos
  • Placa de bajo perfil
  • Los tornillos óseos están disponibles con un diseño de rosca de giro rápido en configuraciones de ángulo variable y variable
  • Mecanismo de bloqueo integrado de un solo paso

Placas cervicales anteriores de un nivel

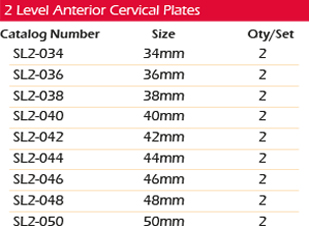

Placas cervicales anteriores de dos niveles

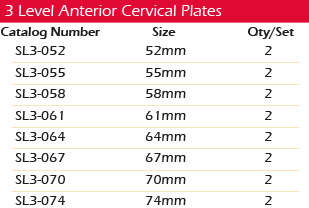

Placas cervicales anteriores de tres niveles

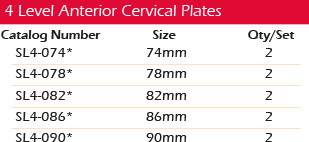

Placas cervicales anteriores de cuatro niveles

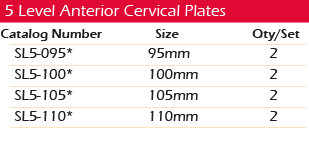

Placas cervicales anteriores de cinco niveles

Tornillos de hueso de giro rápido de ángulo fijo

Tornillos de hueso de vuelta rápida de ángulo variable

Tornillos de hueso de vuelta rápida de ángulo variable de emergencia



Sistema de placas cervicales anteriores NEO-SL

El sistema de placa cervical anterior NEO-SL toma el revestimiento cervical anterior a un nuevo nivel de simplicidad.
El NEO-SL es un sistema de placa cervical cervical ultra delgado con un mecanismo de bloqueo integrado que permite que los tornillos para huesos se fijen con seguridad sin ningún componente de bloqueo adicional.



  Platos

  • Placas que se extienden en longitud para acomodar 1-5 niveles
  • Placa de bajo perfil







Instrumentación intuitiva

  • Instrumentación aerodinámica, inspirada en cirujanos
  • Proporciona seguridad y fiabilidad intraoperatoria

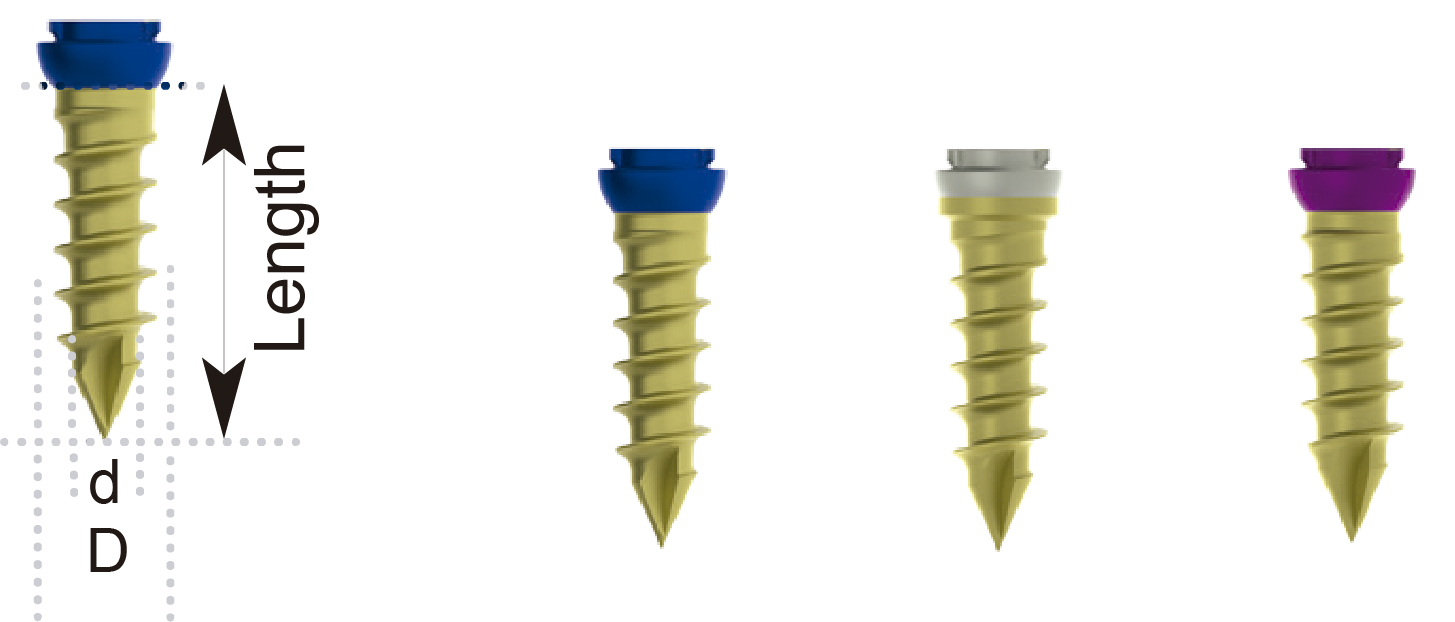

Tornillos óseos

Los tornillos óseos están disponibles con un diseño de rosca de giro rápido en configuraciones de ángulo variable y variable.













Mecanismo de bloqueo

Mecanismo de bloqueo integrado de un solo paso.















Placas NE0-SL

1

2

3

4

5



IMPLANTES E INSTRUMENTACIÓN

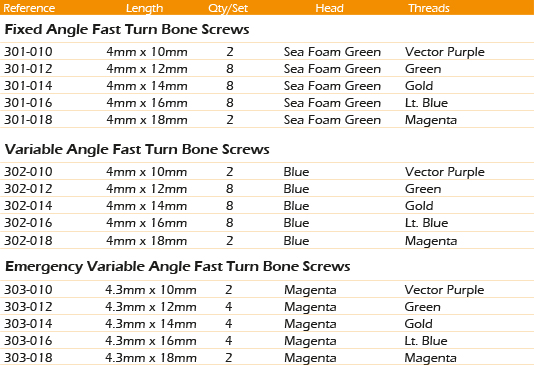

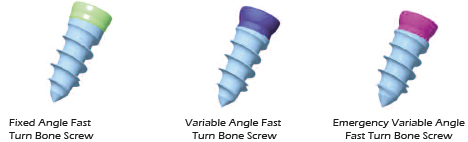

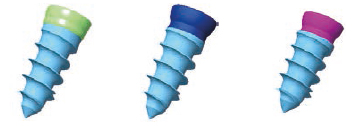

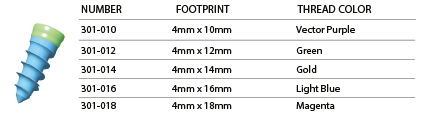

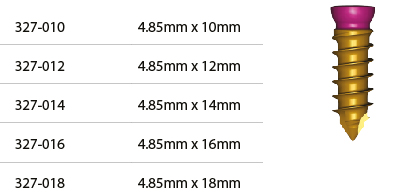

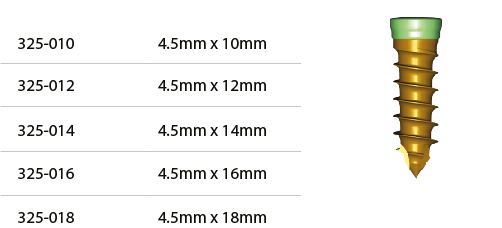

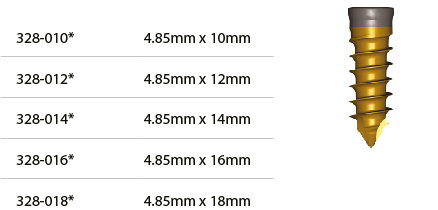

NEO-SL Bone Screws

REFERENCIA

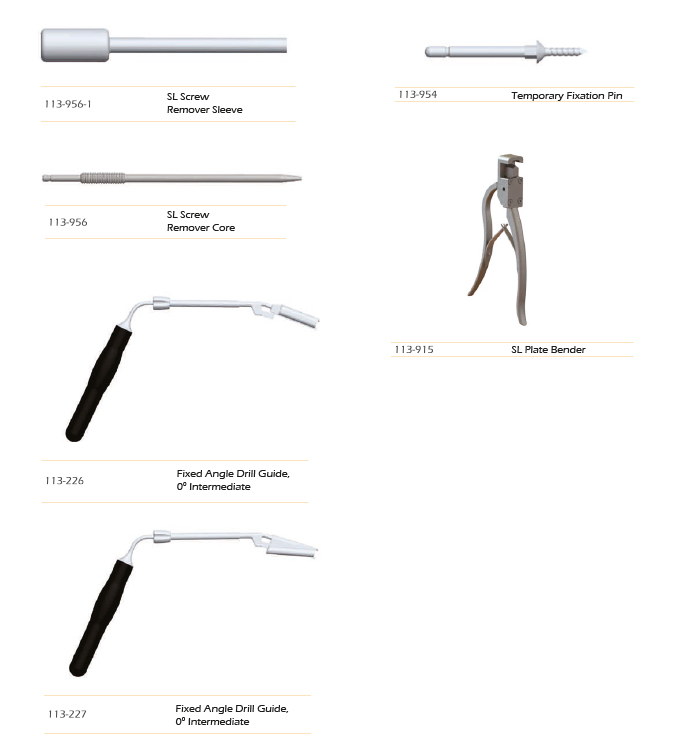

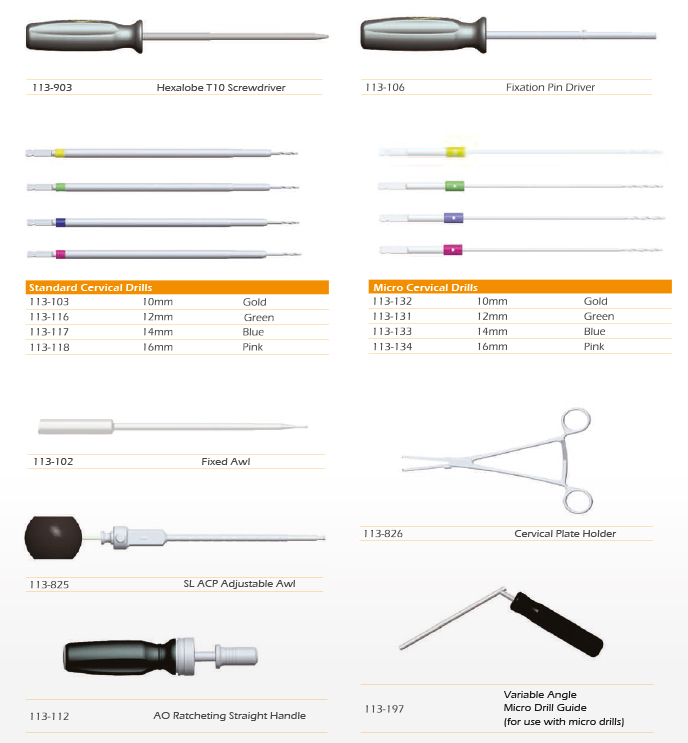

NE0-SL Instrumentos Estándar



NE0-SL Instrumentos Estándar





1.Preparación y exposición

El posicionamiento adecuado del paciente es esencial para una óptima exposición de la columna cervical anterior. La tracción puede ser necesaria en caso de cualquier trauma inestable. Dependiendo de los niveles de artrodesis o patología, crear una incisión transversal o longitudinal para permitir el acceso a la cara anterior de los cuerpos vertebrales cervicales, C2 a T1.

• Realizar una discectomía

• La elección y el uso del injerto intercorporal está sujeto a la preferencia del cirujano

2. Selección apropiada del implante

Debe tenerse en cuenta la planificación preoperatoria adecuada, incluida la utilización de datos radiográficos y de resonancia magnética, al estimar el tamaño apropiado de las placas. Después de insertar los injertos intercorporales, determine el tamaño apropiado de la placa midiendo la distancia de la placa de extremo a extremo. Para niveles intermedios, asegúrese de que los tornillos de hueso están en el centro de las vértebras. A partir de estas mediciones, identifique el tamaño adecuado de la placa y el nivel para realizar la cirugía.

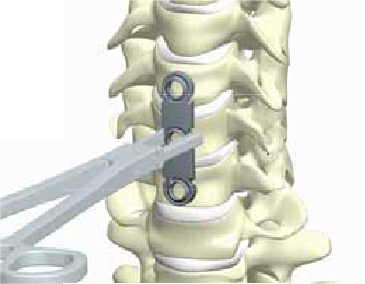

3.Colocación de placas

Las placas cervicales anteriores NEO-SL están precordordadas y contienen curvatura en los planos sagital y coronal, simplificando la colocación anatómica.

Quitar los osteofitos, que se encuentran a menudo en las vértebras degenerativas para la colocación óptima de la placa. Coloque la placa sobre la columna vertebral expuesta para verificar la longitud de la placa y la selección del tamaño.

4.Preparación de la placa

Las placas NEO-SL están preordenadas a un radio de 180mm. Se puede conseguir un contorneado adicional insertando una placa en la dobladora de placa rıgida y apretando los mangos.

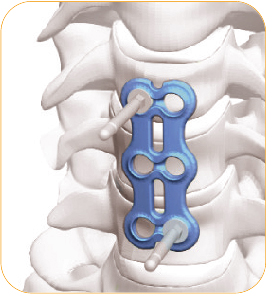

5.Fijación Temporal Pins

Se pueden utilizar pernos de fijación temporales para fijar temporalmente la placa a las vértebras. Conecte firmemente el Controlador de Clavijas de Fijación a la Manilla de Trinquete. Utilizando el controlador de clavija de fijación, accione los pasadores de fijación temporales en la pared cortical colocando el pasador a través de los orificios de los tornillos de hueso. El pasador de fijación temporal tiene una punta auto-cortante para permitir que el pasador se coloque sin preparación de agujero adicional.

6.Preparación del agujero de tornillo óseo

El sistema NEO-SL ACP proporciona una angulación de tornillo considerable.



El sistema NEO-SL ACP está diseñado con dos estilos de guía de taladro diferentes, ángulo fijo y variable. Los taladros han sido diseñados para ser usados ​​con las guías para limitar la penetración del taladro y para centrar el agujero piloto del tornillo para una colocación óptima del tornillo.

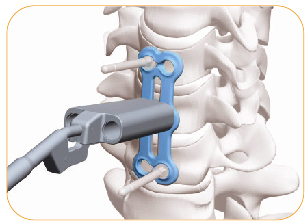

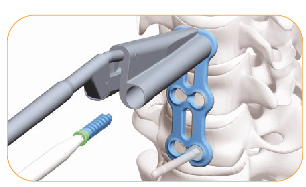

Guía de ejercicios todo en uno

La guía de perforación de doble barril actúa como un soporte de placa a través del cual se puede insertar un punzón, taladro y tornillos, lo que resulta en menos pasos.

• Coloque la guía de perforación de barril doble firmemente en la placa, asegurando al mismo tiempo la alineación a los orificios de los tornillos de hueso.

• Utilice una guía de taladro de doble cilindro 00 en los orificios de tornillo intermedios de la placa.

• Utilice una guía de perforación de doble barril en los orificios distales del tornillo de la placa

• Gire la perilla del eje en el sentido de las agujas del reloj para bloquear el instrumento en la placa.

• Proceda al alisado, taladre e inserte los tornillos

• Desenganche la guía de perforación de doble cilindro de la placa girando la perilla del eje en sentido contrario a las agujas del reloj.

Guía de Micro Drill de Ángulo Variable

• Coloque la guía de microhormillas de ángulo variable de forma segura en el orificio de tornillo de hueso deseado.

NOTA: Los tornillos óseos deben colocarse en el centro de la cavidad del tornillo y no exceder la angulación definida del sistema.















Guía de Micro Drill de Ángulo Variable

• Coloque la guía de microhormillas de ángulo variable de forma segura en el orificio de tornillo de hueso deseado.

NOTA: Los tornillos óseos deben colocarse en el centro de la cavidad del tornillo y no exceder la angulación definida del sistema.



7.Inserción de tornillo óseo

Los tornillos se eligen según su configuración, diámetro y longitud y se pueden identificar fácilmente mediante codificación de color. Todos los tornillos son autoperforantes / autoperforantes para minimizar el número de pasos quirúrgicos.

Coloque el tornillo seleccionado en el destornillador empujando con fuerza la punta del destornillador en el tornillo seleccionado mientras el tornillo esté en el carrito.

8.Inserción de tornillo óseo (continuación)

Inserte la longitud adecuada del tornillo de hueso en el orificio piloto preparado hasta que esté ligeramente por encima del mecanismo de bloqueo integrado del orificio del tornillo de hueso. Utilice la misma técnica para colocar tornillos de hueso restantes.

NOTA: Confirme las posiciones del tornillo óseo fluoroscópicamente antes del avance de los tornillos óseos más allá del mecanismo de bloqueo integrado.

Después de confirmar las posiciones finales del tornillo de hueso, utilice el destornillador para apretar y avanzar los tornillos de hueso más allá del mecanismo de bloqueo integrado. Asegúrese de que todos los tornillos de hueso están.

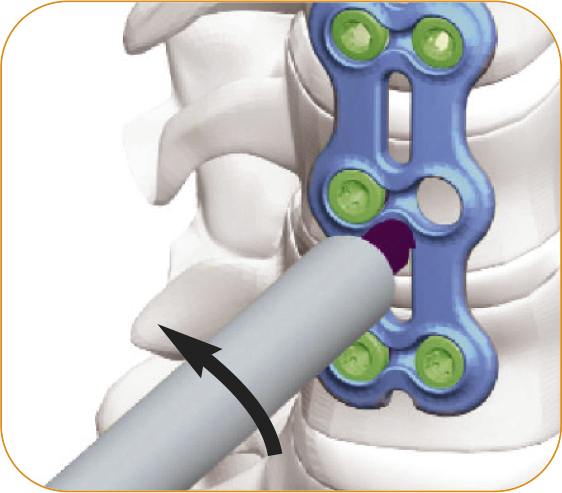

8.lExtracción de tornillo óseo

En caso de revisión o desmontaje de un sistema, se debe utilizar el destornillador SL. Conecte firmemente el núcleo del destornillador de SL a la palanca de trinquete. Enrosque la Manija de Destornillador SL en el sentido contrario a las agujas del reloj sobre el Tornillo de Destornillador de SL. Inserte el hexágono de la base alobe SL Screw Remover en el hexalobe del tornillo de hueso.

Enrosque la Manija del Removedor de Tornillos SL en el sentido de las agujas del reloj sobre el orificio del tornillo de hueso.

Mientras sostiene la Manija de Destornillador de SL contra la placa, gire el Destornillador de SL en el sentido contrario a las agujas del reloj para retirar el tornillo de hueso. Después de retirar el tornillo de hueso, el tornillo no se puede desacoplar del núcleo del removedor de tornillo SL.

NOTA: El núcleo de removedor es de un solo uso y debe desecharse junto con el tornillo de hueso extraído.



9.Cierre

El cierre de la herida se realiza de la manera habitual. Revisión (si es necesario) Todos los implantes se pueden quitar realizando los pasos de inserción en sentido inverso.
